朋友网购了一台三星S24D590PL 23.6英寸显示器，号称支持1080P像素，该显示器带有VGA、双HDMI接口。不过在实际使用时发现，该显示器无论怎样设置都无法达到1080P高清，最大分辨率只有1440×900。究竟是显示器本身分辨率太低，还是由于其他原因造成的？

图1 从商品详情来看该显示器应该支持1080P

诡异的1080P输出症状

朋友所用的主机为较老的古董货，显卡为ATI Radeon HD 3600，VGA接口，按理说该显卡虽然已经OUT，但支持1080P应该毫无压力。使用VGA线连接后，显示器的最大分辨率只有1440×900，更新驱动后情况依然。

为了确定显示器无法上到1080P究竟是不是显卡的问题，将显示器接到另一台主机上。由于显卡只提供了DVI、HDMI和DP三种接口没有VGA接口，通过DVI-VGA转接头将其和显示器连接了起来，但结果依然不容乐观。在这种连接方式下，显示器的最高分辨率领仍然只能达到1440×900。至此，真相似乎很明显了，那就该是显示器的确存在问题，无法达到1080P的分辨率。

图2 笔者所用的DVI-VGA转接头

使用HDMI模式和显示器相连，最高分辨率居然可以达到1080P，这说明显示器应该是支持1080P的。那么先前的问题究竟出在哪呢？为了找出答案，将该显示器分别接到不同的PC上，连接显示器的方式分别为VGA和DVI-VGA。结果让人兴奋，三星显示器连接到这两台PC后，分辨率都达到了1080P。这样看来，先前之所以会出现无法上到1080P的诡异现象，其症结应该出在VGA连接线和DVI-VGA转接身上。

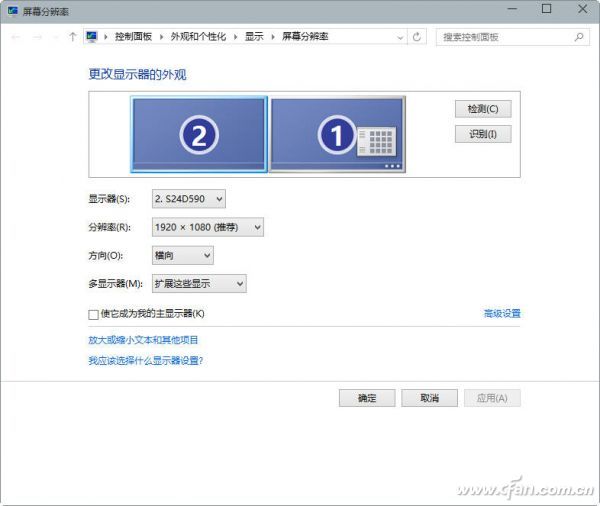

图3 换到其他PC后，该显示器已完美地支持1080P

VGA连接线3+9类才好

目前市面常见的VGA连接线可分为三大类：3+4、3+6和3+9，其中前面的3代表红绿蓝三基色数据线，后面的数字则代表线材支持的行、场同步信号、数字地和地址码的线缆数量，比如：3+4线中的4，代表支持行同步、场同步、数字地并带有一根地址码线；3+6线中的6，代表支持行同步、场同步、数字地、地址码ID并带有二根地址码线；3+9则表示在带提供了行、场同步、数字地和地址码等线缆之外，还提供了自测试、红、绿、蓝地等其他线缆。

图4 和3+4、3+6线材相比，3+9提供的线缆最多，性能最强

因此就性能而言，3+9类的表现无疑是最好的，可轻松支持1080P像素，其他像3+6线，支持的最大分辨率为1600×1200，3+4最多支持1280×720，其中后者只适用于老式CRT大头显示器用户选择。

现在的问题是，由于VGA线的接头都是标准的15针D字形结构，所以单从外表上，我们很难看出某根线究竟是属于3+4类还是3+9类。那么，在实际选购时，我们应该怎样来甄别呢？其实简单，如果是网购我们应尽量购买标明了具体类型的线材，如果是到实体店购买，应事先问明型号并尽可能在PC上验证能否上到1080P再行入手。

图5 负责的商家会在销售页面中，标明VGA线的种类

知识拓展：

如何快速判断VGA线是否为3+9？

3+9线提供了自测试功能，可自行检测所用的显示器类型及可采用的最佳分辨率，因此我们可利用它的这一特性，来判断某根VGA线是否为3+9线。具体方法为连接显示器后右击桌面，在出现的右键菜单中选择“屏幕分辨率”，打开相应的窗口，查看一下“显示器”和“分辨率”项是否已出现了显示器的型号和推荐的分辨率。如果是，说明VGA已自动获取了显示器的信息，当前所用的VGA线为3+9，否则（比如出现了“非即即用显示器”的提示），说明为3+6或3+4线缆。

DVI-VGA转接头最好不用

至于说到DVI-VGA之所以会出现显示质量下降，显示器最大像素降低的情况，主要是因为以下两种原因造成的。

一是显卡本身的质量所致。所有提供了VGA接口的显卡都提供了一个名为低通滤波的电路，该电路是由众多的电容和电感组成的，用于提高VGA显示信号的稳定性，提升输出画面的品质，而DVI接口输出的是数字信号，从理论上来讲，这种输出方式并不需要低通滤波电路的帮助。

这就导致许多只提供DVI的显卡，为节省成本往往省略了该电路，或虽然提供但质量方面差强人意。因此，DVI接口经转接头或转接线转接后，会因为缺乏该电路的支撑出现画面质量下降、像素降低等现象。

图6 提供了VGA接口的显卡一定会提供低通滤波电路

二是转接头质量所致。部分转接头为获得最大的利润通常会偷工减料，在其内部电路中略去了GA 3+9线所必需的自测试模块。这就导致即使我们采用了最优良的3+9线连接也只能获得3+6线或3+4线直连的效果，即计算机无法识别显示器型号，无法设置最佳分辨率。

对于第一个问题，我们除了通过更换显卡来解决外别无他法；而对于第二个问题我们购买前应尽量向经销商确认，以免买到的宝贝最终无法支持1080P。
